XtendLan Zdroj, 24V DC, 2 porty, 10A celkem, 240W,skříňka, zálohovatelný baterií, relé port

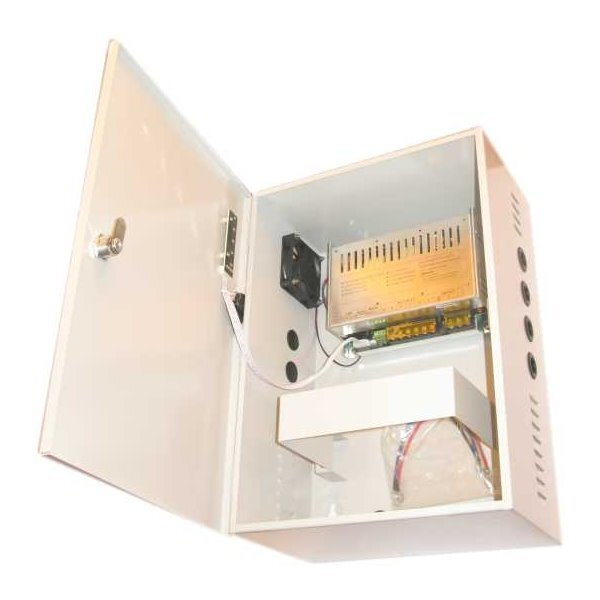

Napájecí zdroj 24 V DC se 2 výstupy, s okruhem pro nabíjení a připojení záložní baterie na 24 V. Celkový výstupní proud 10 A. Skříňka na zeď s instalovaným PCB, kabelové průchodky. Připojení kabelů k interní svorkovnici. Ochrana proti zkratu přístrojovou pojistkou, ochrana proti přepětí, při přetížení zdroje se spustí i zvukový alarm. LED signalizace funkčnosti portů. Bateriový okruh dobíjen 1 A. Ochrana proti zkratu baterie a ochrana baterie proti úplnému vybití. Dva reléový porty - sepnou/rozepnou při výpadku vnějšího napájení a nízkého napětí baterie, určeno pro napojení na poplachový okruh. Opatřen ventilátorem, který běží jen při větší zátěži.

Poznámky:

Nastavení výstupního napětí nemá vliv na napětí při práci z baterie (zdroj nepracuje jako napěťový měnič), proto věnujte pozornost výkonu baterie a skutečně poskytovanému napětí při výpadku. Při větším proudovém odběru doporučujeme také dobré připevnění Fastonů na konektory baterie pro snížení přechodového odporu.

Hlavní vypínač uvnitř skříňky odpojuje pouze napájení 230 V nikoliv napájení z baterie, pro úplné vypnutí při instalačních činnostech odpojte i konektor baterie.

Upozornění: baterie není součástí balení.

ZÁKLADNÍ SPECIFIKACE

Výstupní obvod:

Výstupní napětí: 24 V DC +/-10 % (22-26,5 V)

Výstupní proud: 10 A (+1 A dobíjení baterie)

Výstupní proud na každém portu: určen pojistkou 5 A

Celkový výstupní výkon: 240 W (+ 24 W dobíjení baterie)

Ochrana proti přepětí: varistorem (prahové napětí 40 V)

Vstupní obvod:

Vstupní napětí: 100-240 V, 50-60 Hz

Účinnost: min. 85 % při maximální zátěži

Napájení baterie:

Rozměry prostoru pro baterii (ŠxVxH): 180 x 170 x 150 mm (baterie není součástí), typicky lze instalovat 14Ah až 26Ah olověný akumulátor (případně dva 12V akumulátory)

Nabíjení baterie: napětím 26,5 V

Ochrana:
