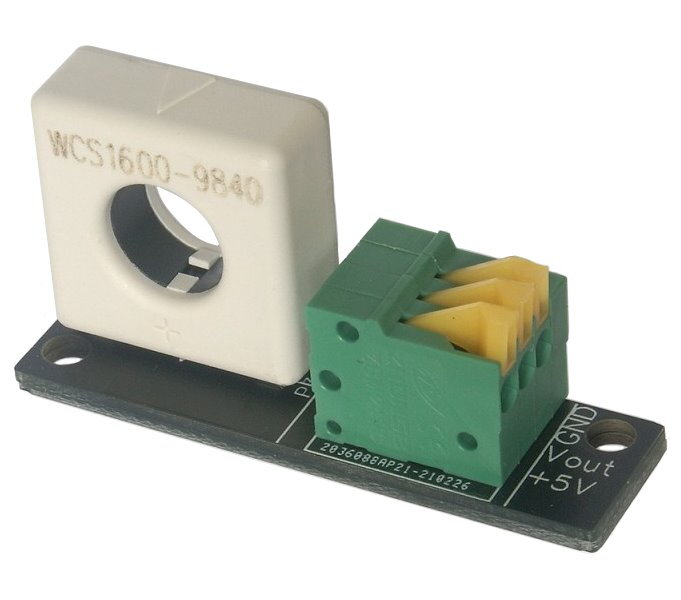

TINYCONTROL proudový senzor do 100A pro LAN ovladač

Neinvazivní proudový senzor (WCS1600) pro měření DC proudu nepřímou metodou. Je určen pro LAN ovladač v3/3.5/3.6.

• V případě použití Lan Controlleru v3 by měl být senzor napájen 3,3 V z konektoru IDC10-1 a použit vstup INP1-4A.


• V případě použití Lan Controlleru v3.5/3.6 by měl být senzor napájen 3,3 V z konektoru IDC10-1 a použit vstup INP3-4A, nebo jednodušší použití 5 V a měření na vstupu INP1-2A.


• Před použitím by měly být indikace/ukazatele kalibrovány v okně Cal!

TECHNICKÉ SPECIFIKACE

Proudový rozsah: 0-100 A

Maximální průměr měřeného vodiče: 9 mm

Citlivost: 22 mV/A

Izolační napětí: 4000 V

Napájecí napětí (z LAN kontroleru): 3,3 V nebo 5 V
