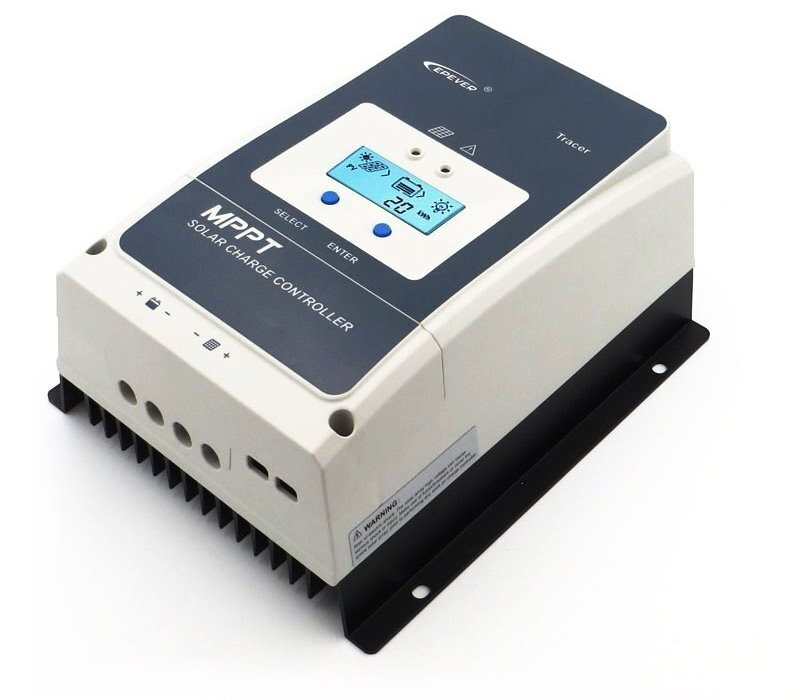

EPEVER TRACER10420AN solárny MPPT regulátor 12/24/36/48V, Tracer AN 100A, vstup 200V

EPEVER TRACER10420AN solárny MPPT regulátor 12/24/36/48V, Tracer AN 100A, vstup 200V

Hodnotenie produktu: Zatiaľ bez hodnotenia. Buďte prvý!

Vaše hodnotenie:

EPEVER TRACER10420AN; Výkonný MPPT solárny regulátor 10420AN prináša spoľahlivé riešenie pre väčšie systémy s napätím panelov až 200 V a max. nabíjacím prúdom 100 A. Batéria 12/24/48 V, FV max. 1250/2500/5000 Wp.

499,62 € s DPH

RF + AF (vrátane): 0,19 €

quatro kalkulačka

Dostupnosť: Skladom
skladom: 10 ks

Najskorší možný dátum doručenia: Pondelok 12.12.2022

Výrobca: EPsolar

EPEVER TRACER10420AN

Výkonný MPPT solárny regulátor 10420AN prináša spoľahlivé riešenie pre väčšie systémy s napätím panelov až 200 V a max. nabíjacím prúdom 100 A. Batéria 12/24/48 V, FV max. 1250/2500/5000 Wp.

MPPT solárny regulátor EPEVER Tracer 10420AN - nová generácia výkonných solárnych regulátorov prináša vysokú kvalitu a maximálnu výbavu pre FV systémy. Séria Tracer AN sa vyznačuje vysokým nabíjacím výkonom, takže sa uplatní pri väčších ostrovných a hybridných systémoch.

Priamo v MPPT regulátore je integrovaný multifunkčný displej pre ľahký monitoring systému a prípadné nastavenie prevádzkových parametrov vr. kontrolných LED diód.





Funkcia

Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie a vyšší prúd, a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými a lítium-iónovými batériami.



Technológia

Regulátor z radu Tracer AN založený na technológii viacfázového synchrónneho usmernenia (MSRT) a pokročilom riadiacom algoritme MPPT, s architektúrou dvojjadrového procesora a spoločným mínus pólom. MSRT môže zaručiť veľmi vysokú účinnosť premeny v akomkoľvek nabíjacom výkone, čo zreteľne zlepšuje energetickú účinnosť solárneho systému.

Pokročilý riadiaci algoritmus MPPT minimalizuje stratu výkonu a stratový čas, zaisťuje účinnosť sledovania, rovnako ako vysokú účinnosť premeny pri vysokom alebo nízkom výkone, takže v akejkoľvek situácii môžu produkty Tracer AN rýchlo sledovať maximálne prevádzkové napätie FV sústavy pre získanie maximálnej energie z panelu.



Maximálny výkon solárnych panelov vo Wp

Maximálny nabíjací výkon do batérie tohto modelu je 100 A čo zodpovedá výkonu panelu 1250 Wp pokiaľ máte 12V batériu, 2500 Wp ak máte 24V batériu, alebo 5000Wp ak máte 48V batériu. V prípade, že bude panel dodávať vyšší výkon, regulátor ho iba obmedzí na svoj nominálny max. výkon. Výkon FV panelov ale nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora, inak môže dôjsť k trvalému poškodeniu regulátora!



Maximálne vstupné napätie solárnych panelov

Solárne panely môžete prepájať do série, ich výstupné celkové napätie na prázdno, označované ako Voc (pozor nezamieňajte za napätie panelu v záťaži označované ako Vmpp), však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 200V – prekročenie tejto hodnoty regulátor trvalo poškodí. Tu je nutné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu je hodnota pre 25?. Neodporúčame preto, aby hodnota uvedeného Voc prekračovala 180V pri 25? (napätie v záťaži Vmpp maximálne 144V)!






Pokiaľ si nie ste istí s voľbou vhodného regulátora a ideálnym zapojením solárnych panelov, tak nás neváhajte kontaktovať.






Monitoring a nastavenie

Nastavenie parametrov regulátora (jedná sa hlavne o typ používanej batérie) sa vykonáva pomocou vstavaného LCD, alebo externého displeja MT50 - nie je súčasťou regulátora. K dispozícii sú základné tri typy batérií: hermeticky uzavretá, gélová, zaplavená. Štvrtou možnosťou je užívateľsky nastaviteľná batéria - tu je možnosť nastaviť ľubovoľné parametre.

Nastavenie parametrov a monitoring môžete vykonávať aj vo Vašom PC, budete k tomu potrebovať iba EPsolar USB komunikačný kábel a softvér, ktorý si zadarmo môžete stiahnuť karte USB kábla. Monitorovať a nastavovať môže aj pomocou mobilného telefónu, alebo tabletu. Na to budete potrebovať bluetooth modul BLE-01.



Relé záťaže alebo automatického riadenia generátora uľahčujú vytvorenie hybridného systému napájania. Komplexné elektronické ochrany, vrátane ochrany proti prebíjaniu, nadmernému vybíjaniu a ochrany proti obráteniu polarity FV účinne zaisťujú bezpečnejšiu a spoľahlivejšiu prevádzku solárneho systému po dlhšiu dobu. Izolované rozhranie RS485 so štandardným komunikačným protokolom MODBUS a 5V napájaním uľahčuje spotrebiteľovi zariadenie rozšíriť, podporuje prevádzku až 8 regulátorov v rade pre rozšírenie systému a spĺňa rôzne monitorovacie požiadavky, takže ho možno použiť v rôznych zariadeniach, ako napr. solárne RV, domáce systémy, terénne monitorovanie, atď.



Základné vlastnosti:



    • Certifikácia CE (LVD EN/IEC62109, EMC EN61000-6-1/3)



    • Vysoko kvalitné a málo poruchové súčiastky od spoločností ST a Infineon pre zaistenie čo najdlhšej životnosti výrobku



    • Pokročilá technológia MPPT a veľmi vysoká rýchlosť sledovania až 99,5 %



    • Maximálna účinnosť prenosu DC/DC, až 98,7 %



    • Pokročilý riadiaci algoritmus MPPT minimalizuje straty MPP a stratový čas



    • Presnosť rozpoznania a sledovania v najvyššom bode viacnásobných vrcholných hodnôt MPP



    • Široký rozsah prevádzkového napätia MPP



    • Automatický riadiaci systém pre obmedzenie nabíjacieho výkonu a prúdu prekračujúceho menovitú hodnotu



    • Podpora štyroch typov batérií: Hermeticky uzavretá, gélová, zaplavená a užívateľsky nastaviteľná



    • Funkcia kompenzácie teploty batérie



    • Záznam energie v reálnom čase a štatistická funkcia



    • Funkcia automatického zníženia výkonu pri prekročení teploty



    • Stopercentná prevádzka pri plnom zaťažení v rozpätí teplôt pracovného prostredia v rámci nabíjania a vybíjania



    • Podpora až 8 jednotiek v rade pre rozšírenie systému



    • Signál externého záťažového spínača riadiaceho záťažové relé na realizáciu diverzifikovaných režimov pracovného zaťaženia



    • Prvé a druhé odpojenie ovládania záťaže, obsahuje dva relé kontakty



    • Dizajn automatického riadenia funkcie a relé generátora



    • Automaticky riadené relé sieť/generátor uľahčujúce vytvorenie hybridného systému napájania



    • Možnosť diaľkového snímača teploty a napätia pre zber presných dát o teplote a napätí batérie



    • Izolovaný port RS-485 s výstupom DC 5 V/200 mA pre elektrické zariadenia s protokolom MODBUS a bez vlastného napájania



    • Sledovanie a nastavenie parametrov pomocou mobilných aplikácií alebo počítačového softvéru




ZÁKLADNÁ ŠPECIFIKÁCIA



Menovité systémové napätie: 12/24/36/48 V DC alebo auto

Rozsah vstupného napätia batérie: 8 V - 68 V

Typ batérie: hermeticky uzavretá (východisková) / gélová / zaplavená / užívateľská

Menovitý nabíjací prúd: 100 A

Max. napätie FV otvoreného obvodu: 200 V (180 V pri teplote cca 25 °C)

Účinnosť MPPT: ≥ 99,5 %

Účinnosť prevodu: max. 98,7 %

Rozmery: 394 x 242 x 143 mm

Hmotnosť: 7,4 kg




Vlastnosti:






Jeden regulátor:






Viac regulátorov:

Napätie batérie: 12V/24V/48V
