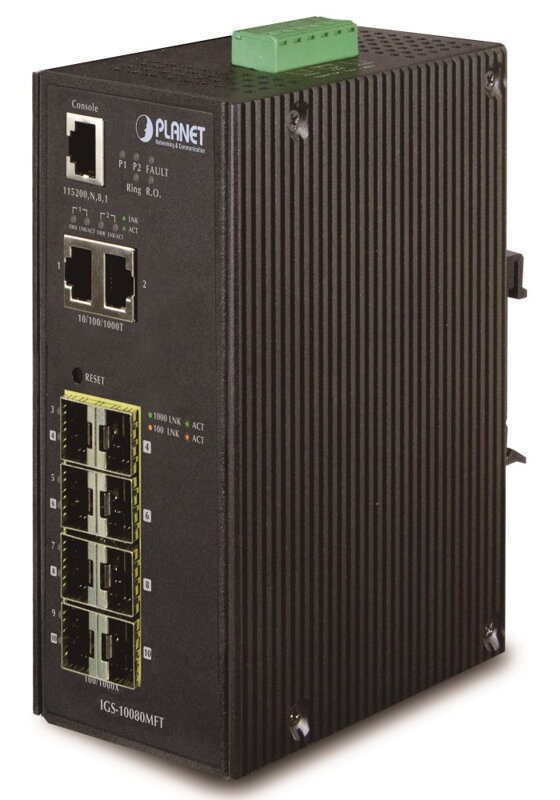

PLANET IGS-10080MFT Priemyselný Switch 8x 100/1000 SFP + 2x 10/100/1000, Management, -40 + 75 ° C

PLANET IGS-10080MFT

Priemyselný spravovateľný prepínač a konvertor 8x SFP 100 / 1000Base-X, 2x 10 / 100 / 1000Base-T, podpora IPv6.

Web / SNMPv3 management, 255 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning Tree, agregácie liniek 802.3ad LACP, Port shaper, QoS, DHCP snoopinp, LLDP.

Možnosť redundantného napájania v rozsahu 12-48V DC, krytie IP30, hliníková skriňa, pracovná teplota -40 ~ 75 ° C.

Diagnostika kabeláže. Prepäťová ochrana ESD + EFT LAN aj napájacích portov do 6kV. Montáž na DIN lištu alebo priamo na stenu.

Inteligentný prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasy. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojenia pre dosiahnutie robustnosti prepojenie systémov s veľmi nízkou dobou zotavenia.

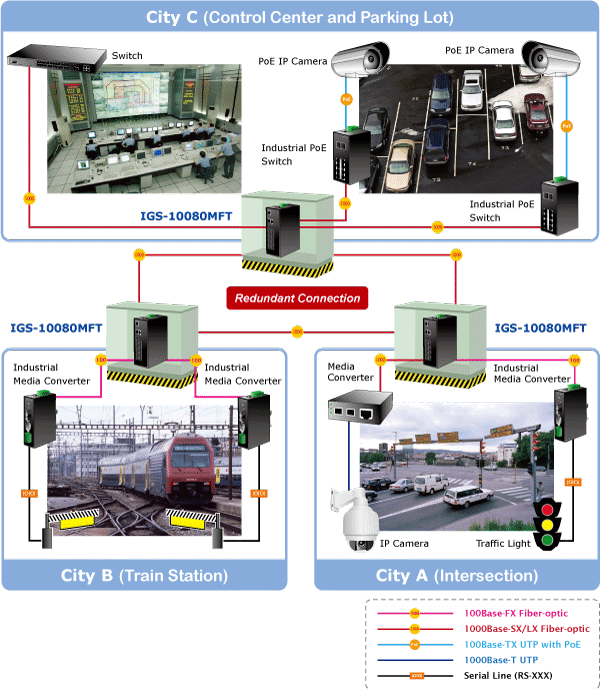

IGS-10080MFT je vhodný pre budovanie FTTH sietí alebo ho možno aplikovať na pripojenie koncových zariadení v technicky a prevádzkovo náročných podmienkach optickou cestou. Ďalej je vybavený pre redundanciu okrem dobre známe metódy Spanning Tree (ktorej doba zotavenie je v poriadku sekúnd) predovšetkým špecializovanú funkciou "Redundant ring" ktorá má dobu zotavenia a nájdenie novej cesty do 300ms.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známe Ethernetové technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajších umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 8 x SFP 100 / 1000Base-SX / LX, 2 x RJ-45 10/100 / 1000Base-T

Pamäť: 8k MAC adries

Priepustnosť : zbernice 20 Gbps, prevádzkovo 14,8 Mpps (64B)

Podpora prenosu: JumboFrame 9KB

Verzia IP protokolu: IPv4, IPv6

Prevedenie: DIN lišta, na stenu

Napájanie: 12-48V DC redundantné, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 13,92W

Ochrana: ESD do 6kV, EFT do 6kV, ochrana proti prepólovaniu, pripojenie napájania na svorkovnicu , umiestnenie na spodnom paneli (neprekáža pri montáži na stenu), spínacie poplachové relé (24V / 1A) pri výpadku primárneho napájania

Prevádzková teplota: -40 až 75 ° C

Rozmery: 152 x 107 x 72 mm < br>
Hmotnosť: 1036 g

Funkcie administrácie:

Správa: Telnet, Web, SNMP SSH / SSL, SNMP v1, v2c, v3

Riadenie prístupu: Denník ACL založený na IP a MAC, 256 pravidiel

ACL filter a bonding:

• IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov
• MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

  Prioritizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu , DSCP v IP paketu, 802.1p alebo 802.1Q značky

  Port shaper nastavenie v rozpätí 500kb - 1000Mbps

  Podpora VLAN:


• IEEE 802.1Q
• až 255 VLAN skupín, až 4095 VLAN ID
• Q-in-Q Tunneling
• Private VLAN
• MAC-based VLAN
• Protocol-based VLAN
•  Voice VLAN
• Multicast VLAN Registration

  Spanning Tree Protocol:

• protokol STP, protokol IEEE 802.1D Spanning Tree < br />
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

  Port mirroring: RX, TX, RX + TX, one to one

  Agregácia liniek: IEEE 802.3ad LACP, až 5 skupín po 10 portoch

  Multicast IGMP: IGMP v1 / v2 / v3, až 255 skupín, podpora režimu IGMP querier mode

  Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS, IP / MAC binding

  DHCP Snooping: áno (blokácia cudzích DHCP serverov)

  LLDP: áno (automatická detekcia typu pripojených zariadení)

  Diagnostika kabeláže: áno, definuje dĺžku kabeláže a prípadnú vzdialenosť k poruche

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné prot i vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchlenie 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

STN EN 55032: 2015 + AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS):

STN EN 55024 A1: 2015 - zariadenia informačnej techniky

STN EN 55035: 2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2: 2008 - Elektrostatický výboj ESD

STN EN 61000-4-3 A2 : 2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

STN EN 61000-4-4: 2012 - Rýchle elektrické prechodné javy / skupiny impulzov EFT

STN EN 61000-4-5: 2014 - Rázový impulz a prepätia

STN EN 61000-4-6: 2013 - Odolnosť proti rušeniam šíreným vedením, indukovaným vysokofrekvenčnými poľami

STN EN 61000-4-8: 2009 - Magnetické polia sieťovej frekvencie

 STN EN 61000-4-11: 2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

Montáž na DIN lištu:

Montáž na stenu pomocou dodaného rámu:
