XtendLan Rozvaděč 380x210x380, IP66, šedý, montážní deska

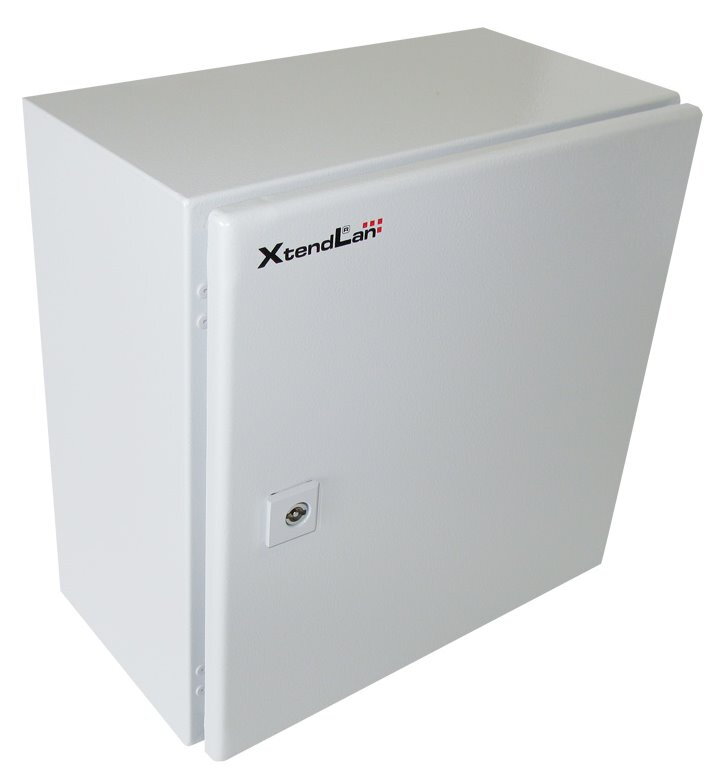

Univerzální rozvaděč 380x210x380mm (š x h x v), IP66, ocelový, šedý. Třívrstvá povrchová úprava (fosfátování, máčení v základním laku, práškový lak), zaměnitelné dveře, pevná konstrukce. Odnímatelný kryt kabelového průchodu.

Rozvaděč je vyroben z válcované oceli o tloušťce 1,5 mm.

Montážní otvory pro umístění na zeď: vždy 20mm od vnějších hran. V příslušenství uši pro uchycení nad a pod skříní s přesahem 10mm na každé straně. Odsazení od zdi při jejich užití +8mm.

V příslušenství montážní šrouby, 1x univerzální klíč.

Standardy: IEC60529, EN60529/10.91, GB4208-93

ZÁKLADNÍ SPECIFIKACE

Stupeň krytí: IP66

Rozměry: 380 x 210 x 380 mm (šířka x hloubka x výška)

Provedení:

dveře - plné, otevíratelné o 110 stupňů, montáž pravá nebo levá (uživatelsky zaměnitelné otevírání)

Těsnění dveří: pěnový polyuretan

Světlý rozměr otvoru kabelového průchodu: 303 x 63 mm

Barva: šedá, RAL7032

Montážní deska:

• tloušťka montážního panelu 2,5mm, válcovaná ocel


• šířka menší o 46mm než vnější šířka skříně


• výška menší o 30mm než vnější výška skříně


• barva oranžová (RAL 2000)


• zemnící šroub s krytkou (M8x15)


• odsazení desky od zadní stěny standardně 21mm, nastavitelné do délky upevňovacích šroubů

Sestavovací schéma:

Rozměrové schéma:

Otevřený rozvaděč s instalovanou montážní deskou:

Otevřený rozvaděč bez montážní desky:

Příslušenství:

Pevné panty a propojení zemnění:

Precizní těsnění dveří:

Pevný zámek:

Zaslepený spodní otvor pro kabely:

po odejmutí krytu:

Pohled do průchodu zevnitř:
