PLANET IGS-10020MT Priemyselný Switch 8x 10/100/1000 + 2x 100/1000 SFP

PLANET IGS-10020MT

Priemyselný spravovateľný prepínač a konvertor s 8x 10/100/1000Base-T a 2x SFP 100/1000Base-X, podporujúci IPv6.

Správa cez Web/SNMPv3, 255 VLAN 802.1Q, Spanning Tree, Rapid Spanning Tree, agregácie liniek 802.3ad LACP, Port shaper, QoS, DHCP snooping, LLDP.

Možnosť redundantného napájania v rozsahu 12-48 V DC, krytie IP30, hliníková skriňa, pracovná teplota -40 až +75 °C.

Diagnostika kabeláže a prepäťová ochrana ESD do 6 kV. Montáž na DIN lištu alebo priamo na stenu.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Poskytujú vynikajúce možnosti viacnásobného prepojenia pre dosiahnutie robustnosti systémov s veľmi nízkou dobou zotavenia.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie známych Ethernetových technológií aj v priemyselných prostrediach. Sú vhodné aj pre inštalácie do vonkajších skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

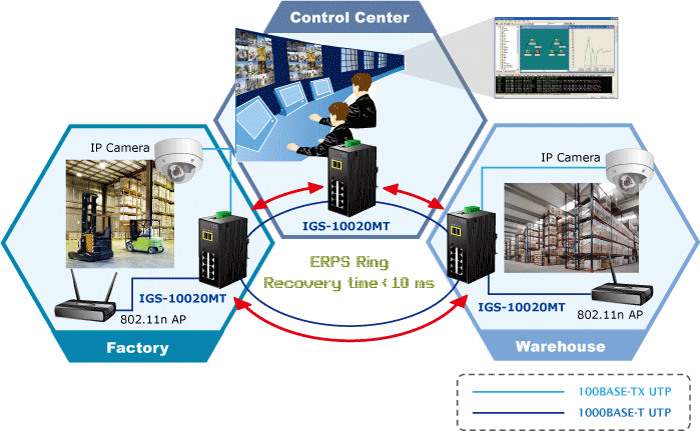

IGS-10020MT je vybavený pre redundanciu, okrem dobre známej metódy Spanning Tree, aj špecializovanou funkciou "Redundant ring", ktorá má dobu zotavenia a nájdenie novej cesty do 10 ms.

ZÁKLADNÉ ŠPECIFIKÁCIE

Fyzické vlastnosti:

Porty: 8 x RJ-45 10/100/1000Base-T, 2 x SFP 1000BASE-SX/LX/BX

Pamäť: 8k MAC adries, buffer 512 kB

Priepustnosť: zbernice 20 Gbps, prevádzkovo 14,8 Mpps

Podpora prenosu: JumboFrame 9 KB

Verzia IP protokolu: IPv4, IPv6

Prevedenie: DIN lišta, na stenu

Napájanie: redundantné, 24 V AC, alebo 12-48 V DC, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 10 W

Ochrana: ESD do 6 kV, pripojenie napájania na svorkovnicu, spínacie poplachové relé (24V/1A) pri výpadku primárneho napájania

Prevádzková teplota: -40 až 75 °C

Rozmery: 135 x 87,8 x 56 mm

Hmotnosť: 720 g

Funkcie administrácie:

Správa: Telnet, Web, SNMP SSH, TLS, SNMP v1, v2c, v3
Riadenie prístupu: Denník ACL založený na IP a MAC, 123 pravidiel

L3 statický routing: 32 pravidiel, 8 VLAN rozhrania

ACL filter a bonding:

• IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov
• MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

  Prioritizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/TOS v IP pakete, 802.1p alebo 802.1Q značky

  Port shaper nastavenie v rozpätí 500 Kb - 80 Mbps

  Podpora VLAN:

• IEEE 802.1Q
• až 255 VLAN skupín, až 4095 VLAN ID
• Q-in-Q Tunneling
• Private VLAN Edge (PVE)
• MAC-based VLAN
• Protocol-based VLAN
• Voice VLAN
• Multicast VLAN Registration

  Spanning Tree Protocol:

• protokol STP, protokol IEEE 802.1D Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

  Port mirroring: RX, TX, RX + TX, many-to-one

  Agregácia liniek: IEEE 802.3ad LACP, až 5 skupín po 10 portoch

  Multicast IGMP: IGMP v1/v2/v3, až 255 skupín, podpora režimu IGMP querier mode

  Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS, TACACS+

  DHCP Snooping: áno (blokácia cudzích DHCP serverov)

  LLDP: áno (Automatická detekcia typu pripojených zariadení)

  Diagnostika kabeláže: áno, definuje dĺžku kabeláže a prípadnú vzdialenosť k poruche

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchlenie 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950
