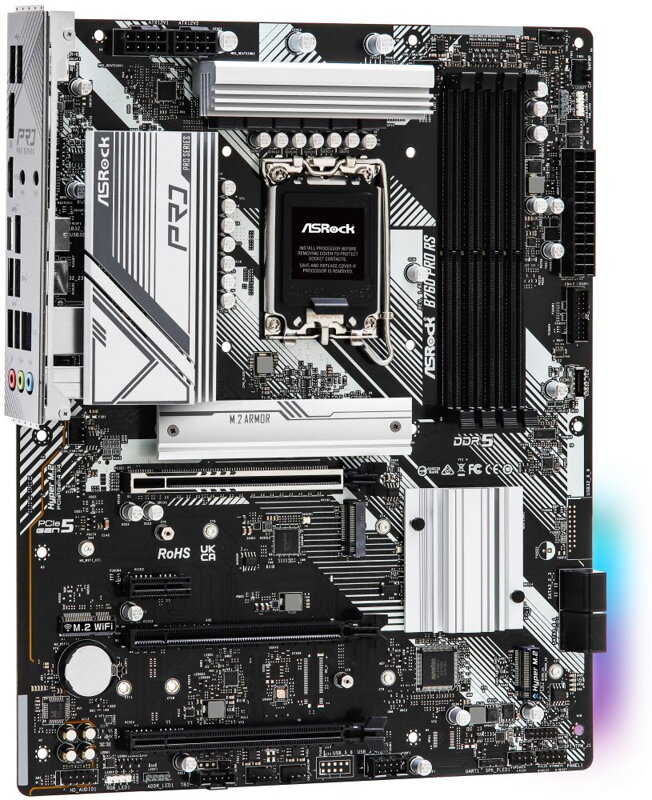

ASRock B760 PRO RS / Intel B760 / LGA1700 / 4x DDR5 / 3x M.2 / HDMI / DP / USB-C / ATX

Základná doska ASRock B760 PRO RS je navrhnutá pre procesory s integrovaným grafickým jadrom. Neobsahuje grafickú kartu, preto sú grafické výstupy nefunkčné bez vhodného procesora.

CPU

Podpora procesorov 12. a 13. generácie Intel Core/Pentium/Celeron (patica LGA1700)

Čipová sada

Intel B760

Pamäť

4x DDR5 pamäťový slot, podpora až 128 GB
Podpora DDR5 až 7200+ (OC) MHz
Dvoukanálová architektúra pamäte
Podpora non-ECC, bez vyrovnávacej pamäte
Podpora Intel Extreme Memory Profile (XMP) 3.0

Sloty

Intel CPU

1x PCIe 5.0 x16 slot
Intel B760 čipová sada

1x PCIe 4.0 x16 slot (podporuje x4 režim)
1x PCIe 3.0 x16 slot (podporuje x1 režim)
1x PCIe 3.0 x1 slot

Grafika

1x HDMI port, podporujúci max. rozlíšenie 4K pri 60 Hz
1x DisplayPort port, podporujúci max. rozlíšenie 8K pri 60 Hz, 5K pri 120 Hz
1x eDP port, podporujúci max. rozlíšenie Full HD pri 60 Hz

Úložište

Intel CPU

1x Hyper M.2 slot, M Key, pre jednotky typu 2260/2280 (PCIe 4.0 x4 režim)
Intel B760 čipová sada

1x M.2 slot, M Key, pre jednotky typu 2260/2280 (PCIe 4.0 x2 režim)
1x Hyper M.2 slot, M Key, pre jednotky typu 2260/2280 (PCIe 4.0 x4 režim)
4x SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA jednotky
Podpora Intel Volume Management Device (VMD)

USB

2x USB 3.2 Gen2 typ C port (1 port na zadnom paneli, 1 port dostupný cez interný USB konektor)
1x USB 3.2 Gen2 typ A port na zadnom paneli
6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadnom paneli, 2 porty dostupné cez interný USB konektor)
4x USB 2.0 port (2 porty na zadnom paneli, 2 porty dostupné cez interné USB konektory)

Audio

Realtek ALC897 Codec
7.1kanálové High Definition Audio

LAN

1x Dragon RTL8125BG 2,5Gigabit LAN riadič

Interné konektory

1x 24-pin ATX hlavný napájací konektor
2x 8-pin 12V napájací konektor
1x 4-pin konektor ventilátora CPU
1x 4-pin konektor ventilátora CPU/ventilátora pumpy vodného chladenia
5x 4-pin konektor ventilátora skrine/ventilátora pumpy vodného chladenia
2x konektor adresovateľného LED pásku
2x konektor RGB LED pásku
3x M.2 slot, M Key
1x M.2 slot, E key pre Wi-Fi modul (nie je súčasťou)
4x SATA 6 Gb/s konektor
1x USB 2.0 konektor (podporuje 2x USB 2.0 port)
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
1x USB 3.2 Gen2 typ C konektor predného panelu
1x eDP konektor
1x SPI TPM konektor
1x konektor reproduktora a Power LED
1x audio konektor predného panelu
1x 5-pin konektor Thunderbolt AIC (podporuje kartu ASRock Thunderbolt 4 AIC)

Porty na zadnom paneli

1x HDMI
1x DisplayPort
1x USB 3.2 Gen2 typ A
1x USB 3.2 Gen2 typ C
4x USB 3.2 Gen1 (USB 3.0)
2x USB 2.0
1x RJ-45
3x audio jack

Rozmery

30,5 x 24,4 cm
ATX formát
