Planet IGS-801M, 8x 1000Base-T, DIN, IP30, -10 až 60 ° C, ESD + EFT do 6kV, Web / SNMP, VLAN, STP

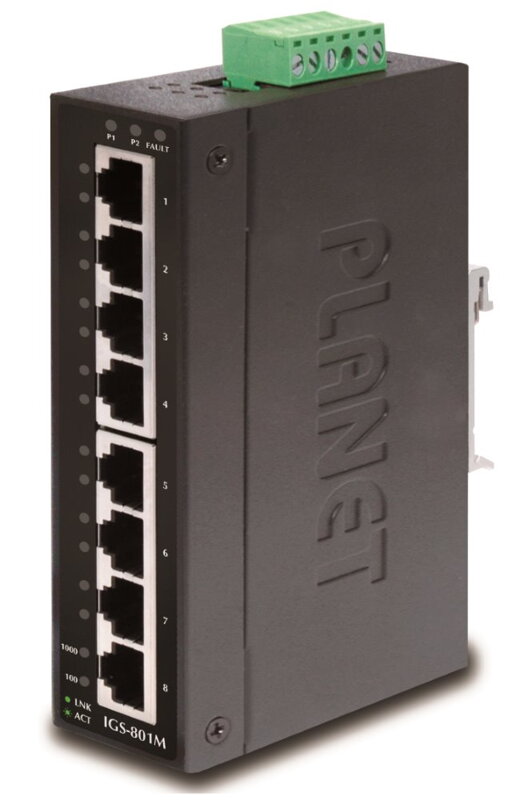

PLANET IGS-801M

8portový 1000Base-T spravovateľný prepínač a konvertor pre priemyselné aplikácie. Redundancia dátového prepojenia s 300ms zotavením.

Web // SNMP management, 64 VLAN 802.1Q sietí, Spanning Tree, agregácie liniek IEEE 802.3ad LACP.

Možnosť redundantného napájania v rozsahu 12-48V DC, krytie IP30, hliníková skriňa, pracovná teplota -10 ~ 60 ° C.

prepäťová ochrana LAN aj napájacích portov do 6kV. Montáž na DIN lištu alebo priamo na stenu.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasy. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojenia pre dosiahnutie robustnosti prepojenie systémov s veľmi nízkou dobou zotavenia.

IGS-801M je vybavený pre redundanciu okrem dobre známe metódy Spanning Tree (ktorej doba zotavenie je v poriadku sekúnd) predovšetkým špecializovanú funkciou "Redundant ring" ktorá má dobu zotavenia a nájdenie novej cesty do 300ms.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známe Ethernetové technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajších umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Možný monitoring mobilnou aplikáciou CloudViewer

ZÁKLADNÉ ŠPECIFIKÁCIE

Fyzické vlastnosti:

Porty: 8 x RJ-45 10/100 / 1000BASE-T

Pamäť: 8k MAC adries, buffer 4,1 Mb

Priepustnosť: < / strong> zbernice 16 Gbps, prevádzkovo 11,9 Mpps (64B)

Podpora prenosu: JumboFrame 10K

Verzia IP protokolu: IPv4, IPv6

Prevedenie: DIN lišta, na stenu

Napájanie: 12-48V DC redundantné, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 10W

Ochrana: ESD do 6kV, spínacie poplachové relé (24V / 1A) pri výpadku primár ného napájanie

Prevádzková teplota: -40 ° C - 75 ° C

Rozmery: 135 x 87 x 32 mm < br>
Hmotnosť: 472 g

Funkcie administrácie:

Správa: Telnet, Web, SNMP SSH / SSL, SNMP v1, v2c, v3

Riadenie prístupu: Denník ACL založený na IP a MAC, 123 pravidiel

ACL filter a bonding:

• IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov

• MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

  Prioritizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP v IP paketu, 802.1p alebo 802.1Q značky

  Podpora VLAN:

• IEEE 802.1Q
  < li> až 256 VLAN skupín, až 4094 VLAN ID
• Q-in-Q Tunneling
• Voice VLAN
• Protocol VLAN
• Private VLAN
• GVRP

  Spanning Tree Protocol:

• protokol STP, protokol IEEE 802.1D Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

  Port mirroring: < / b> RX, TX, RX + TX, many-to-one

  Agregácia liniek: IEEE 802.3ad LACP, 8 portov v 8 skupinách

  Multicast IGMP: IGMP v2 / v3, až 256 skupín, podpora režimu IGMP querier mode

  Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS, TACACS + autentifikácia

  DHCP Snooping: áno (blokácia cudzích DHCP serverov)

  LLDP: áno (automatická detekcia typu pripojených zariadení)

Diagnostika kabeláže: áno

Priemyselné vlastnosti:

zariadenia je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchlenie 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

STN EN 55032: 2015 + AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

< p> EMC požiadavky na odolnosť (EMS):

STN EN 55024 A1: 2015 - Zariadenia informačnej techniky

STN EN 55035: 2017 - Elektromagnetická kompatibilita multimediálnych zariadenia

STN EN 61000-4-2: 2008 - Elektrostatický výboj ESD

STN EN 61000-4-3 A2: 2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

STN EN 61000-4-4: 2012 - Rýchle elektrické prechodné javy / skupiny impulzov EFT

STN EN 61000-4-5: 2014 - Rázový impulz a prepätiu

STN EN 61000- 4-6: 2013 - Odolnosť proti rušeniam šíreným vedením, indukovaným vysokofrekvenčnými poľami

STN EN 61000-4-8: 2009 - Magnetické polia sieťovej frekvencie

STN EN 61000-4-11 : 2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

< / P>

Montáž na DIN lištu :

Montáž na stenu pomocou dodaného rámu :
